Caissons acoustiques pour unités VRV sur un hôtel en centre-ville – nuisances sonores pour les attiques voisins

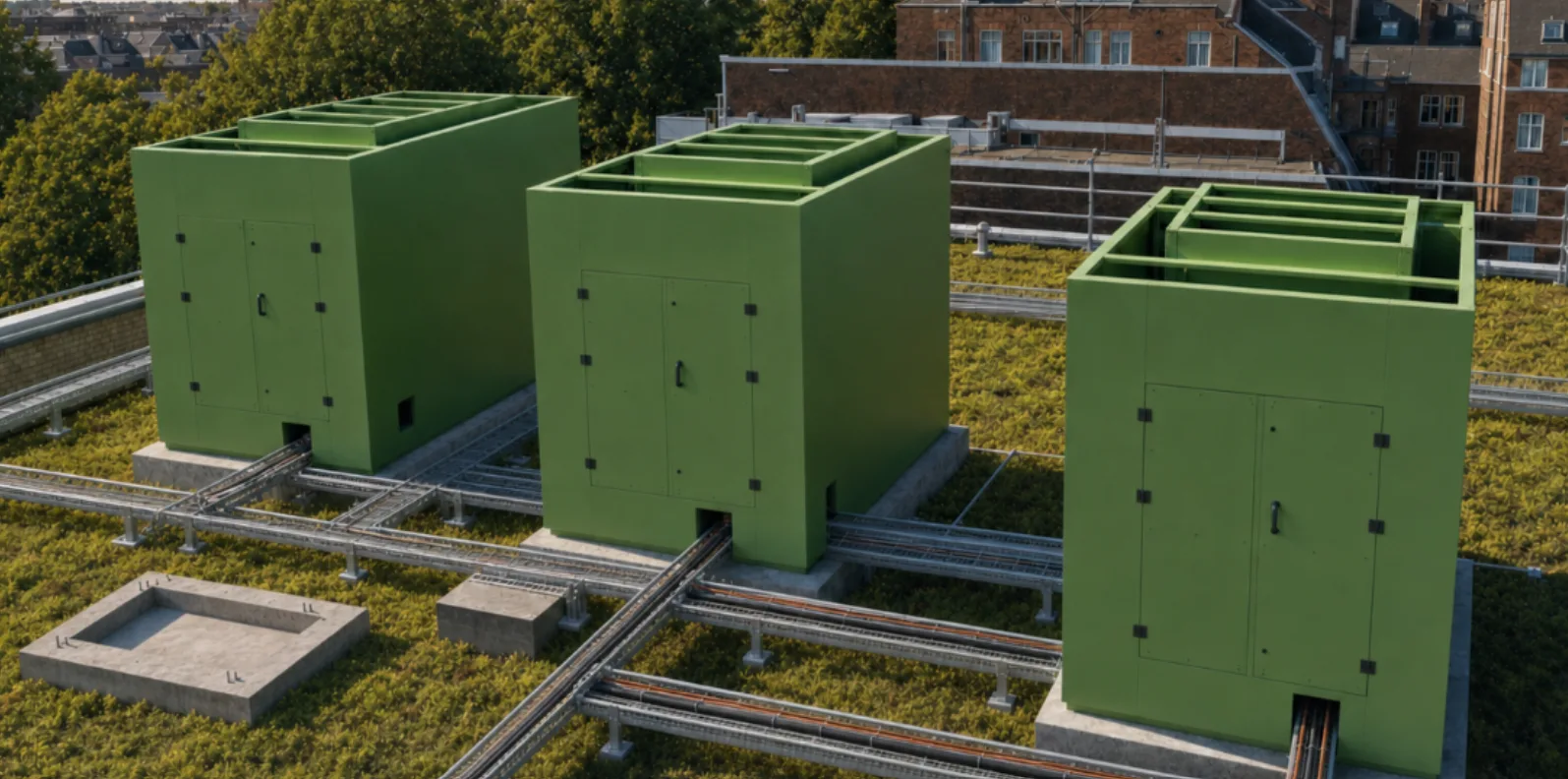

Caissons individuels pour 3 unités Daikin VRV
Sur une toiture en centre-ville, en France, à proximité immédiate d’appartements en attique, trois unités Daikin VRV ont chacune été équipées d’un caisson acoustique individuel. Avec un débit d’air de 32 000 m³/h par unité, le fonctionnement nocturne en particulier causait une gêne sonore importante pour les riverains directs – à l’origine de ce projet de protection acoustique. Les unités climatisent les chambres et le centre de congrès d’un hôtel. Déjà dimensionnées à la limite de leur puissance, elles ne pouvaient pas fonctionner en régime réduit.
Concept acoustique
Pour réduire efficacement le rayonnement sonore latéral, l’entrée et la sortie d’air ont été systématiquement placées en toiture du caisson. Cette disposition oriente l’émission sonore loin de l’environnement sensible et réduit au minimum le rayonnement horizontal vers les appartements.
Des vitesses d’air volontairement différentes pour l’air rejeté et l’air aspiré empêchent en outre de manière fiable tout court-circuit d’air entre entrée et sortie – un facteur décisif pour la performance durable des unités VRV.
L’air rejeté passe par des baffles acoustiques de 60 cm de profondeur, garnis d’un isolant « Stratocell Whisper 50 mm FR ». La structure alvéolaire de l’isolant Whisper assure une forte absorption acoustique et une nette réduction du bruit aérien. Les panneaux latéraux sont revêtus à l’intérieur du même matériau et empêchent la propagation du son en cône vers les points sensibles situés sur les côtés.
- Entrée et sortie d’air en toiture : aucune ouverture latérale côté appartements.
- Vitesses d’air différentes : pas de court-circuit entre air aspiré et air rejeté.
- Baffles de 60 cm : garniture absorbante sur le circuit d’air rejeté.
- Panneaux latéraux revêtus : pas de propagation latérale vers les points sensibles.
Construction
Le cadre de chaque caisson est réalisé en profilés industriels à rainure robustes, qui garantissent une grande stabilité et un montage flexible. Les panneaux en aluminium sont insérés depuis l’extérieur dans les rainures des profilés. Il en résulte une construction propre et facile à entretenir, avec des éléments démontables pour l’accès de service. La structure des profilés n’étant plus visible, l’aspect des caissons s’en trouve aussi amélioré : ils semblent faits d’une seule pièce.
Pourquoi des profilés à rainure ?
J’ai longtemps refusé les profilés industriels à rainure pour la structure et toujours préféré les profilés aluminium emboîtables – jusqu’à ce que, après les premiers projets, je reconnaisse leurs nombreux avantages :
- une rigidité nettement supérieure contre la flexion,
- une forte capacité de charge grâce à des vissages éprouvés,
- une grande flexibilité pour monter des éléments complémentaires – baffles, absorbeurs, séparations d’air – directement dans la rainure, positionnés au millimètre près.
