Schallschutz für Kaltwassersätze auf dem Rechenzentrumsdach – ultraleicht, A1, innerhalb der Druckreserve

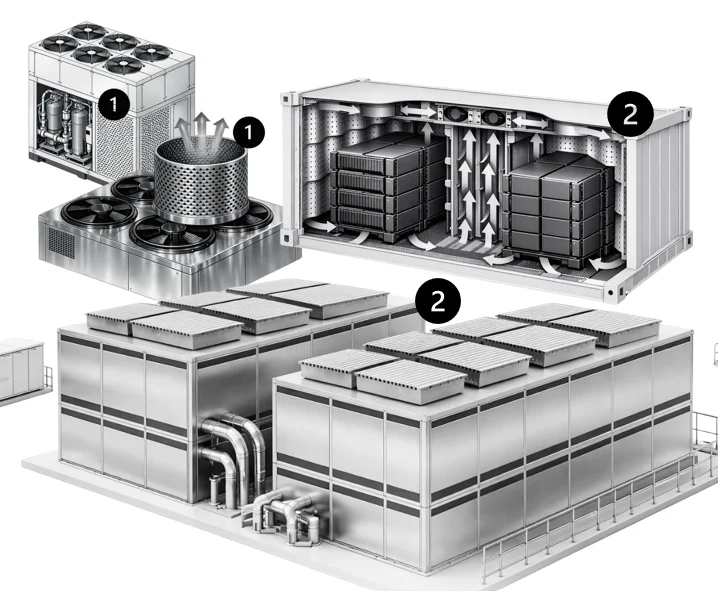

Freistehende Acoustic Packs für Chiller mit 20 und mehr Ventilatoren. Gebaut mit ABSORA-HSA3-Technologie: Metallakustik statt Mineralwolle, Helmholtz-Röhrenschalldämpfer direkt über den Ventilatoren.
Rechenzentren stellen an Schallschutz andere Bedingungen
Große Chiller-Felder auf Dächern laufen rund um die Uhr, nachts gelten die strengsten Immissionsrichtwerte. Gleichzeitig darf die Einhausung weder Kälteleistung kosten noch Dach und Gantry überlasten.
- Pressung: Hersteller rechnen meist nur 30–35 Pa Reserve ein. Jedes Pascal darüber kostet Ventilatorleistung und PUE.
- Statik: Konventionelle Stahl-Kulissenhauben bringen viele Tonnen zusätzlich auf Dach und Gantry.
- Brandschutz: Brennbare Dämmstoffe auf dem Dach eines Rechenzentrums erschweren das Brandschutzkonzept.
- Tiefe Frequenzen: Nach der Dämpfung bestimmt meist das 63-Hz-Band den Pegel. Klassische Kulissen dämpfen dort wenig.
- Termine: Viele gleiche Einheiten, feste Liefertakte, kurze Montagefenster pro Gerät.
Drei Bausteine: Pegel runter, Luft durch
HSA3-Metallakustik
Gewellte, mikroperforierte Metallbleche mit Resonanzhohlraum. Absorbiert ohne Mineralwolle oder Schaum, witterungsbeständig, A1 nicht brennbar.
HSA3 im Detail →Helmholtz-Röhren Ø 200
Röhren mit inneren Resonanzkammern, abgestimmt auf 63–250 Hz. Runde Anströmkante, versetzt angeordnet: ζ ≈ 0,3 je Reihe bei ca. 1,6 kg/m.
Trennebene am Ventilatordeck
Zuluft über die Längsseiten, Abluft über den Schalldämpfer direkt über den Ventilatoren. Die Trennebene verhindert die Rezirkulation warmer Abluft.
Luftführung →
Muster-Rechenzentrum: Kaltwassersätze auf dem Dach
Je Kaltwassersatz 22 Axialventilatoren, 380.000 m³/h Luftvolumenstrom, Aufstellung auf einer Gantry auf dem Dach.
Gerät ohne Pack mit Acoustic Pack (Prognose)
| Oktave | ohne Pack | Dämpfung | mit Pack |
|---|---|---|---|
| 63 Hz | 78,6 | −8 | 70,6 |
| 125 Hz | 75,5 | −12 | 63,5 |
| 250 Hz | 80,5 | −16 | 64,5 |
| 500 Hz | 84,8 | −20 | 64,8 |
| 1 kHz | 86,1 | −22 | 64,1 |
| 2 kHz | 85,6 | −23 | 62,6 |
| 4 kHz | 87,3 | −23 | 64,3 |
| 8 kHz | 76,6 | −21 | 55,6 |
| Summe | 92,6 | −18,3 | 74,3 |
| Druckverlust je Luftweg bei 380.000 m³/h | Δp |
|---|---|
| Zuluft-Schalldämpfer, 3 Reihen (4,0 m/s im Spalt) | 10,6 Pa |
| Umlenkung Seitengang | 1,4 Pa |
| Plenum über den Ventilatoren | 3,3 Pa |
| Abluft-Schalldämpfer, 3 Reihen (3,2 m/s im Spalt) | 5,6 Pa |
| Summe / Reserve des Geräts | ≈ 21 / 30 Pa |
Prognosewerte einer Musterauslegung. Jedes Projekt wird einzeln akustisch und per CFD ausgelegt; die Erfolgskontrolle erfolgt per In-situ-Differenzmessung nach Inbetriebnahme.
Von der Anfrage bis zur Messung
Anfrage
Gerätedaten, Schallziel, Druckreserve
Auslegung
Oktavbilanz, CFD, Statik des Haubenrahmens
Fertigung
ABSORA, Berlin – ca. 12 Wochen nach Freigabe
Lieferung
DAP Baustelle, im Takt der Gerätesetzung
Montage
Ca. 5 Arbeitstage je Gerät
Nachweis
In-situ-Differenzmessung
Mit diesen Angaben antworten wir am schnellsten
- Hersteller, Gerätetyp, Anzahl
- Abmessungen L × B × H
- Anzahl Ventilatoren
- Luftvolumenstrom je Betriebsfall
- Druckreserve des Geräts (Pa)
- Schallleistung je Oktave (Datenblatt)
- Schallziel (LWA oder Immissionsort)
- Aufstellplan, Gantry, Abstände
- Liefertermin und Leistungsumfang
Häufige Fragen
Kostet das Acoustic Pack Kälteleistung?
Nein, wenn der Druckverlust innerhalb der Reserve bleibt, die der Gerätehersteller bereits einrechnet (meist 30–35 Pa). Wir legen Zu- und Abluft so aus, dass das Paket darunter bleibt, und weisen das per CFD nach.
Warum Helmholtz-Röhren statt Kulissen?
Nach der Dämpfung bestimmt meist der Tieftonbereich um 63 Hz den Pegel. Die Resonanzkammern der HSA3-Röhren sind genau darauf abgestimmt, bei geringem Gewicht und niedrigem Druckverlust.
Sind die Packs nicht brennbar?
Ja. Innenverkleidung und Schalldämpfer bestehen aus HSA3-Metallakustik (A1), ohne Mineralwolle oder Schaumstoffe.
Wer fertigt und montiert?
Auslegung: Silent Engineering. Fertigung und Montage: gemeinsam mit der ABSORA GmbH, Berlin. Die Montage dauert ca. 5 Arbeitstage je Gerät.
Projekt anfragen
Schicken Sie uns Gerätetyp, Anzahl und Aufstellort – oder holen Sie sich direkt einen Richtpreis im Konfigurator.
